鏈輪

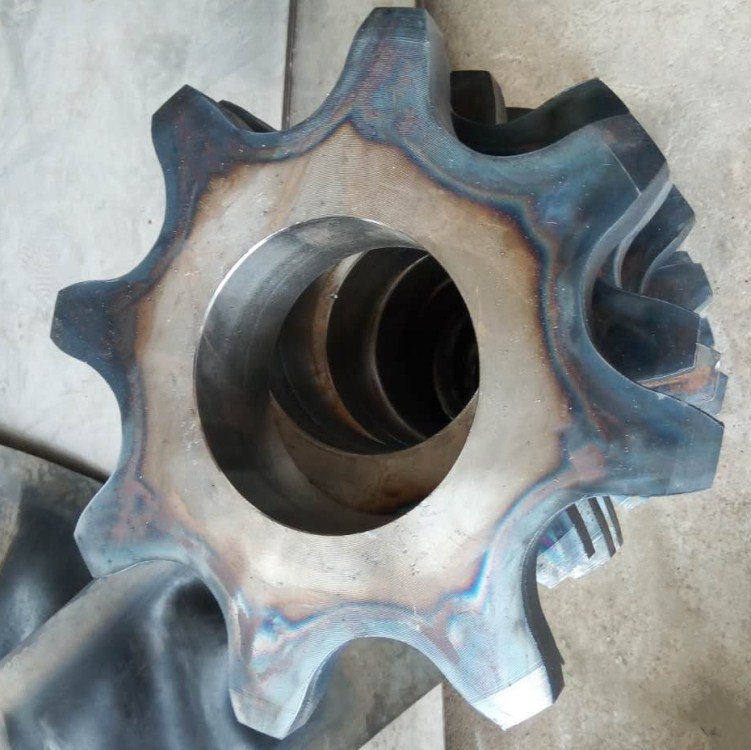

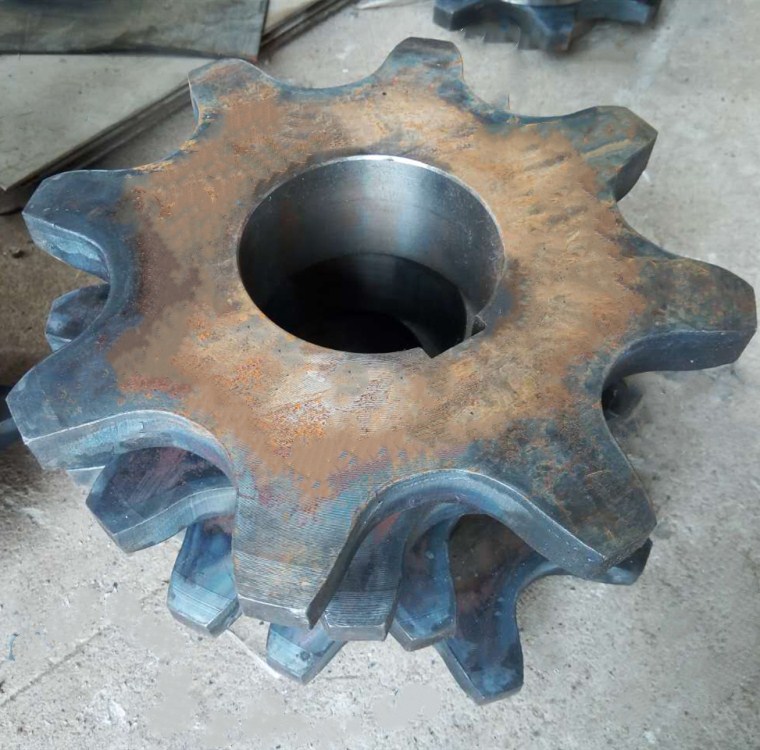

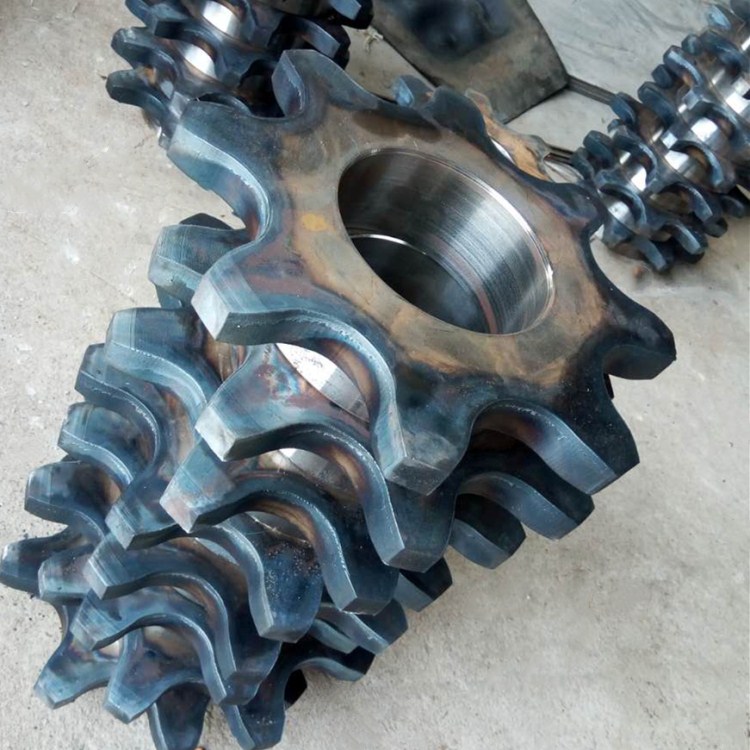

加工好的碳鋼鏈輪

加工好的碳鋼鏈輪

選購鏈輪標明節距、齒數、小臺厚度等等!





一、常見鏈輪的外形與構造  通常,鏈輪是由齒圈、輪毅和輪幅三局部組成。常見鏈輪外形有:    1.單片式單雙排鏈輪。 2.單凸緣式單雙排鏈輪。 3。雙凸緣式單雙排鏈輪。 鏈輪的構造基本上有:       1.整體構造。普通應用在規范鏈條P=38.1以下的單、雙排,單、雙凸緣鏈輪的加工。     2.焊接構造。主要應用在中、大規格單、雙凸緣鏈輪的加工。加工時,凸緣局部采用棒料車成凸形。齒圈局部可采用板材切割后加工外徑與軸孔,孔一端車出焊接坡口套入凸緣局部停止焊接。焊接時要兩端焊,采用低氫焊條如T506焊條等。     3.鑄造鏈輪。主要應用在大型鏈輪的加工,加工時只加工齒圈、凸緣兩端面、外徑和內徑及鍵槽,然后再加工齒形。環鏈輪都是鑄造的。鑄造鏈輪的資料普通有兩種,鑄鐵和鑄鋼如HTl5O、HT2O0和ZG310-570(ZG45)。     4. 鍛造鏈輪。主要應用在受力較大的中、大規格鏈輪的消費上。鍛造時,不論是單凸緣式或雙凸緣式,普通都鍛成凸形,軸孔留出足夠的加工余量,資料應用率較低,本錢高。            二、鏈輪資料的選擇  關于不需求熱處置的片式鏈輪,可采用Q235、Q345(16Mn)、或10、20鋼制造。普通硬度在HBl40以下,適于中速、中等功率、較大的鏈輪加工。請求熱處置的鏈輪普通選用 45鋼、45鋼鍛造、45鑄鋼或4OCr鋼加工,適用于受力較大重要場所與高強度鏈條配套的主、從動鏈輪的加工。鑄鐵鏈輪主要應用在精度請求不高或外形復雜的鏈輪,如環鏈輪等。           三、鏈輪的根本參數  l、Z-齒數,2、P-鏈條節距, 3、d-滾子直徑, 4、d分一分度圓直徑,5、d頂一頂圓直徑, 6、d根一齒根圓直徑, 7、一節距角 8、Q一壓力角,R一齒溝圓弧半徑。前三個參數為用戶提供的重要數據,后序參數為鏈輪設計參數可參照有關規范計算。     四、鏈輪齒形的幾何外形與設計準繩  1. 鏈輪齒形的幾何外形:常見鏈輪的幾何外形有三圓弧不斷線形、兩圓弧不斷線形、兩圓弧凸齒形、一圓弧不斷線形、齒槽中心有偏移的直線齒形和直線齒形?! ?.設計準繩:鏈輪齒形設計主要應滿足三方面請求:即嚙合請求、運用請求、工藝性與精度請求?! ?1)保證鏈條能順利的嚙入與嚙出,不會有干預現象?! ?2)具有足夠的包容鏈條節距伸長的才能?! ?3)具有合理的作用角?! ?4)齒廓曲線與鏈傳開工況相順應?! ?5)有利于嚙入和避免因鏈條跳動而掉鏈?! 。?)加工工藝性好?! ∧壳拔覈鶊?zhí)行的鏈輪規范為GBl244-85齒形。


寧津縣偉業網帶網鏈廠      移動電話:   18263036645     固定電話:   0534-5256645

郵編: 253400       地址: 山東省寧津縣大祁開發區



鏈輪設計與加工    1、鏈輪設計:關于節距12.7-38.1規范鏈條的鏈輪各廠家己采用   規范滾刀在滾齒機上消費。加工時,用戶只需提供鏈輪齒數、節距和滾子直徑即可消費。鏈輪設計按GBl244-85設計。非規范鏈輪在用戶提供必要數據的根底上,要做如下計算:分度圓直徑:d分=P/sin180度/Z=P·K, P-節距,K-齒數系數可查表。   齒溝圓弧半徑:Rmin=O.505d, d=滾子直徑。壓力角 Qmin=l20度-90/2; Qmax=140度-90/2。普通選用Qmax。齒面圓弧半徑Remin=O.008d;(Z·Z+180);Remax=O.12( Z·Z+2)。普通選用Remax。齒面圓弧半徑的位置Do在 d分一0.2P圓周上。齒溝別離量 S:機加,Smin=0.08d;非加,Smin=O.04P。普通選用機加齒溝別離量。節距角a=360/Z。齒厚:單排為內節內寬的0.95,雙排為內節內寬的0.93。   齒頂圓可依據作圖來決議,也可在分度圓的根底上加0.85一0.95倍的滾子直徑。以上數據是鏈輪設計的重要參數。   當然。特殊鏈條的鏈輪設計與此有區別,需按有關手冊的鏈輪公式計算。    2、鏈輪齒形加工鏈輪加工最主要的是齒形加工。前面己經講過,規范鏈條的鏈輪大局部在滾齒機上用滾刀加工。而大規格與非標鏈輪的加工辦法由于受設備和刀具、數量的限制各公司的加工辦法有所不同。
