污泥低溫熱風網帶式烘干機 技術規格書

 一、總則 1.本技術規格書適用于光大水務污泥閉式空氣源熱泵低溫干化設備開發項目，旨在進行網帶機供貨和供貨商優化選擇。

 2.對中華人民共和國有關安全環保等強制性標準,必須滿足其要求。投標人應保證提供符合本條件書和工業標準的優質產品。

 3.本技術規格書提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文。

 4.投標人須執行本規范書所列標準。有矛盾時，按較高標準執行。

 5.投標人應對提供的工藝、設備等方面的一切專利、執照費承擔責任。一切由于執照費、文字和專利侵權的申訴，或者使用設備工藝結構特性引起的法律裁決、訴訟費用與磋商方無關。

 6.投標人須提交一套詳細、完整的分項報價清單（具體要求見資料提交部分章節）。

7.投標人（供貨商）的主要責任： 1)投標人（供貨商）的責任范圍包括保證本技術規定中所規定的產品能夠正常工作。 2)投標人（供貨商）應負責所規定的設備供貨范圍內所有相關的設計和供貨。 3)投標人（供貨商）的責任還應包括保修期和整個系統各方面的協調工作以及按規定時間及時提交磋商方要求的圖紙、資料和數據等。 4)如因設計、制造等產品質量不良而造成設備無法正常運行，投標人（供貨商）必須為此負全部（直接、間接）責任。

 8.本規范書為訂貨合同的附件,與合同正文具有同等效力。

 二、項目概況 1、采購單位：xxxx（深圳）xx公司 2、處理對象：污水處理廠污水污泥 3、網帶機設備形式：穿流式側向進回風 4、設備規模：設計蒸發水量290kg/h. 5、循環風量約53000m3/h，除濕風量8000m3/h 6、閉式空氣源低溫干化設備工藝流程：含水率為80%的污泥進入閉式空氣源熱泵干化設備經干化后的污泥含水率小于30%進入污泥收集袋； 7、本次所采購的網帶式干化機為閉式空氣源熱泵干化設備的裝配件，與空氣源熱泵共同構成干化設備。

 三、工作范圍 1、磋商范圍 本次磋商為功能性磋商，投標人須對本工程的處理工藝進行充分的理解，所選用的貨物必須能滿足工藝使用的要求。 供貨范圍：從帶式干化機進泥口（含）開始至干化機出泥口（含）包括污泥面條成型機在內的所有設施、材料、組成部件等。主要包括框架結構、污泥切條成型機、網帶、輸灰裝置、除濕風機與循環風機、干污泥輸送設備等；電氣與控制部分不在本項目供貨范圍內，保溫材料不包括在內。 伴隨服務：整個污泥帶式干化機的設計、制造、調試等相關伴隨服務等。主要包括網帶機的機械設計、設計聯絡及設計配合、貨物運輸、裝卸、交接、現場技術服務、質量保證服務等；以上伴隨服務產生的費用均須包含在磋商總價中。

 四、技術與關鍵設備要求

1、一般技術要求 1)賣方保證提供的設備應工藝成熟、技術先進、經濟合理、質量可靠、易于操作和維護, 有良好的可用率, 有工業化應用業績且技術經濟性能符合本規格書的要求。

 2)設備零件應具有耐久性、防腐性和抗老化性, 滿足調節要求, 易于檢查和檢修。

 3)供貨范圍內的所有組件均應以系統的通暢性、操作及檢修安全性、方便性為原則，布置應合理、整齊。

 4)對賣方需要采購的設備和有關零部件,要求選擇質量優良, 技術先進成熟的供應商, 并有良好的業績和生產許可證明，在合同簽訂前應征得買方同意。同時, 賣方應對采購的設備和零部件的質量負全部責任。

 5)賣方應提供詳細的供貨清單，清單中依次說明型號、數量、產地、單價等內容，對于屬于整套設備運行和施工所需必要的安裝材料及部件，即使本條款中未列出或數量不足，賣方仍須在執行合同時補足。

 6)本協議對本項目采購內容提出了功能、性能、設計、結構、控制、安裝和調試等方面的技術要求。

 7)本協議書所提出的是最低限度的技術要求，并未對所有的技術細節作規定，也未充分引述有關規范和標準的相關條款，賣方應保證提供符合本協議書和國家有關標準要求的優質產品及其服務。

 8)若無其他特殊說明，本項目所采用的設備與材料為不銹鋼材質，材質厚度與強度滿足設備荷載和結構要求。

 9)本項目所采用的電機、減速機為國內知名品牌。

 10)供貨商保證所供設備材料是全新，未使用過的，是選用國際或國內知名廠家生產的產品，并在投標時注明制造商，是用一流的工藝和最佳材料制造而成的，完全符合國家有關標準和規范規定的質量、規格和性能的要求。采用的是合格材料和先進的工藝，并在各個方面符合技術規范規定的質量、規格和性能的要求。投標單位保證所提供的貨物經過正確安裝、合理操作和維護保養，在貨物壽命期內運轉良好。

 11)所有設備的質量保證期從竣工驗收合格后并投入正常后開始，一年的質保期間正常使用情況下出現的任何設備質量問題均由投標單位立即免費負責處理。在一個大修期內（三年）因設備自身缺陷而損壞的應由投標方立即免費更換。

 12)產品在安全使用期（三年，一個大修期，下同）內需方仍有權對產品在施工、安裝、使用過程中出現的問題向供方提出質量異議。

 13)在設備安全使用期內，設備由于自身質量問題而引起事故或故障，或因供方設計失誤所造成的一切損失由供方負責。

14)在安全使用期，因供方安裝等原因引起事故或故障，所造成的一切損失由供方負責。

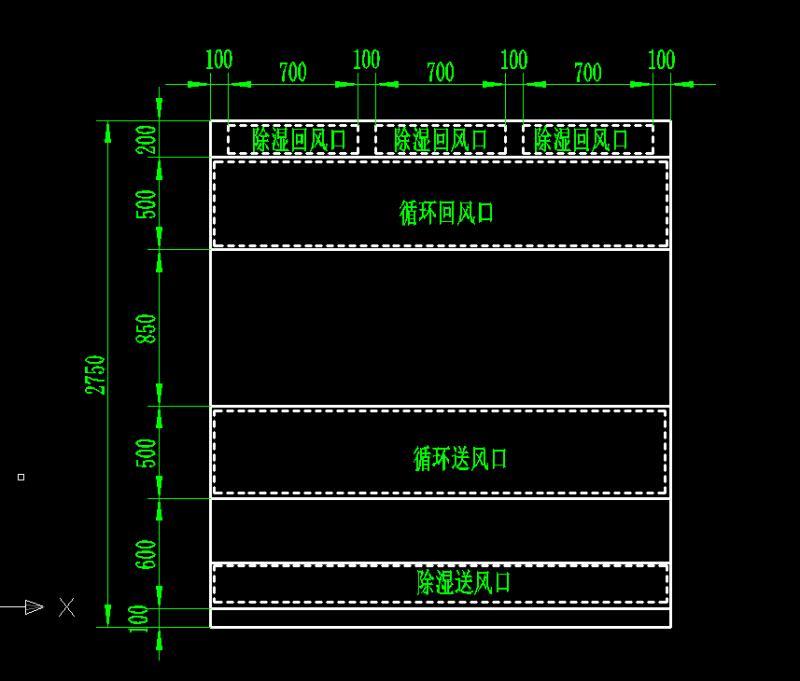

 15)在設備安全使用期內，供方保證不發生其提供的設備設施因設計、設備自身質量問題引起需方不能連續運行生產的情況，若因供方設備質量問題所致，需方有權向供方追究責任。 2、專用要求 1)本次所采購的網帶機主要包括框架結構、污泥切條成型機、網帶、輸灰裝置、除濕風機與循環風機、干污泥輸送設備等；電氣與控制部分不在本項目供貨范圍內。 2)本項目所采用的網帶機穿流式側向進風回風形式，在網帶機頂部設置離心風機，經過熱泵除濕后進入網帶機底部。 3)所選用的框架型材為不銹鋼方管，管材壁厚滿足強度要求，不低于2mm；管材焊接美觀，框架結構便于運輸和整體組裝；包括設備基礎（鍍鋅槽鋼）、便于設備裝運。 4)所選用的污泥切條機為雙軸對輥結構，碳鋼材質。切條后污泥直徑約5~6mm,切條機配套破拱裝置，便于污泥物料擠入切條機內。驅動電機變頻可調。數量2臺，前后布置，防止污泥切條機故障導致的系統停運。 5)在網帶機頂部設置離心風機，用于熱風送入熱泵內，風機為不銹鋼風機，變頻可調；優選離心風機1500 m3/臺套，數量6臺（2000m3/臺套，數量4臺）、葉輪和蝸殼不銹鋼材質，全壓1500pa。 6)設置三層網帶，網帶為金屬傳動網帶結構，人字螺旋結構，不銹鋼材質，網帶的支軸直徑、滾子直徑、鏈條節距、滾子厚度、支軸節距等滿足污泥輸送強度和剛度要求。 7)網帶長度和寬度滿足設備整體結構要求，寬度1200mm；底層網帶風速滿足小于1m/s。網帶上鋪設PTFE網帶，網帶寬度與金屬網帶同寬，緊密貼合，通過鋼絲固定。網帶機長度6500mm,網帶長度約6000mm。 8)所選用的循環風機為全鋁結構；風量滿足循環風量的要求，變頻可調，數量6個，可滿足系統調節的需要；循環軸流風機9000m3/臺套，風壓約500pa,為耐高溫風機。環境溫度最大不超過130℃，相對濕度不大于98%RH,適用于在干燥設備中。 9)在底層網帶上部加設孔板，傾斜布置，∠22°防塵左右?？装宄叽绂?0mm,孔邊間距10mm,開孔率50%；不銹鋼材質。 10)在網帶機底部配置輸灰聚酯或聚四氟刮板，用于將灰料輸送至出料口。 11)網帶機底部和頂部保溫處理,鋪設8cm的巖棉保溫庫板，防止熱量損失； 12)在出料口配套出料裝置，采用聚四氟刮板輸送，輸送距離與傾角滿足裝料的要求，出口高度達到1.2m。 13)主機體、框架等主體設備材料需由防腐性能好的材質制成；所選用耐腐蝕不銹鋼不低于SUS304標準。 14)整個系統在材料選擇時要求選用合適的材料，能夠保證系統連續、穩定、安全運行的防腐要求。 15)設備總體結構詳見附圖。

 五、設備規格參數（供貨商填寫） 污泥帶式干化機技術指標表 序號 設備名稱 規格及主要要求 數量 品牌 備注 1 結構框架 1 2 污泥成型機 3 網帶 4 網帶驅動電機 5 網帶驅動減速機 6 輸灰裝置 7 熱風循環風機 8 熱風除濕風機 9 干污泥輸送刮板 隨機備品備件 1 備品備件等 供貨人填寫

 六、伴隨服務 1.設計配合 提供網帶機安裝的安裝三視圖（cad2004版本）。 工程實施過程中如有設計上的問題，業主、設計院和供貨商代表將根據現場實際情況，以書面形式或在現場協調會上解決，所有協議經各方簽字后生效。在上述聯系發生的過程中承包商應給予積極的配合。 2.設備督造與工廠監造 在督造和監造過程中發現設備制造不符合相關技術要求，督造人員將有關影像資料及文字說明發回業主處，經共同認定確不符合技術要求的，業主將通知督造人員在現場要求制造商返工，直至滿足磋商文件及合同中的技術要求，由此所造成的一切損失由投標人承擔。 3.運輸與卸載 供貨商應負責與項目有關的設備、材料及工具的保險、運輸、卸車至指定地點。 4.實施過程的現場服務 1) 中標人應提供安裝步驟與安裝要求，并負責對安裝進行現場指導。 2) 安裝完畢后，根據工程進度的需要中標人應負責進行設備的現場調試，并做好有關記錄備查，以證明其性能達到規定的要求。 3) 在上述的調試過程中，中標人應負責修復由于所供設備原因引起的錯誤和/或故障直至調試成功為止。

 七、技術資料的一般要求 1)提供的資料應使用中國法定計量單位制。技術資料的文種為簡體中文。外方提供的資料應翻譯成中文后隨同原文一并提交投標單位，資料以中文為準，文本文件為WORD2007版。 2)資料的組織結構清晰、邏輯性強。資料內容要正確、準確、一致、清晰完整，滿足工程要求。 八、交貨期 投標人根據最有利于磋商人的工程需要確定所有磋商內容的最短交貨期，收到中標通知書后應開始備料，成套系統最長交貨期不超過1個月。如所有磋商內容的交貨期不一致，應分項說明，以最長的交貨期作為所有磋商內容的最短交貨期。 九、其它 磋商人有權對所提供的、到達現場的貨物的材質提出質疑，并委托具有資質的單位或部門進行檢驗，如屬投標人責任，所發生的費用由投標人承擔。
