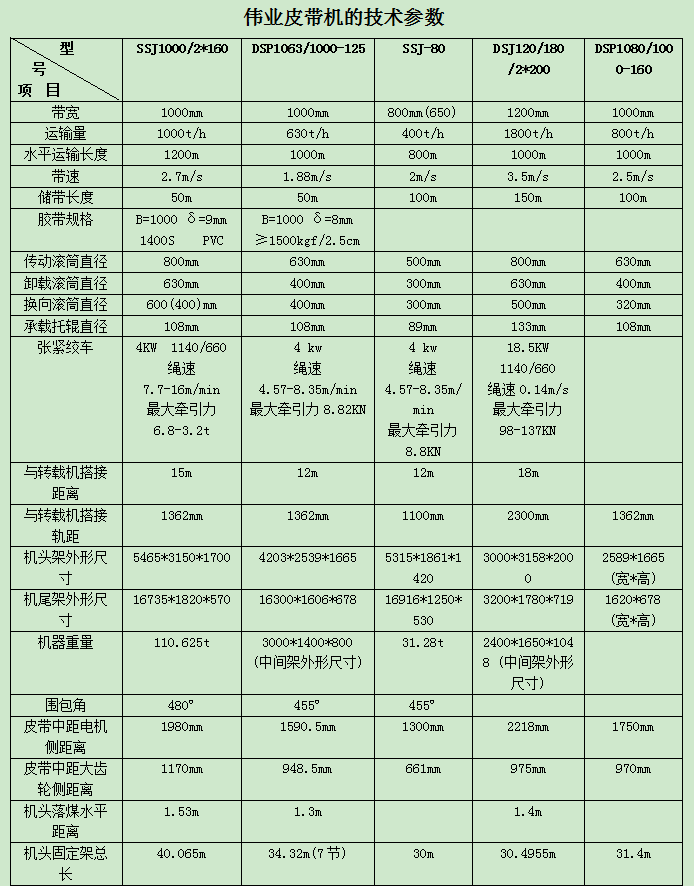

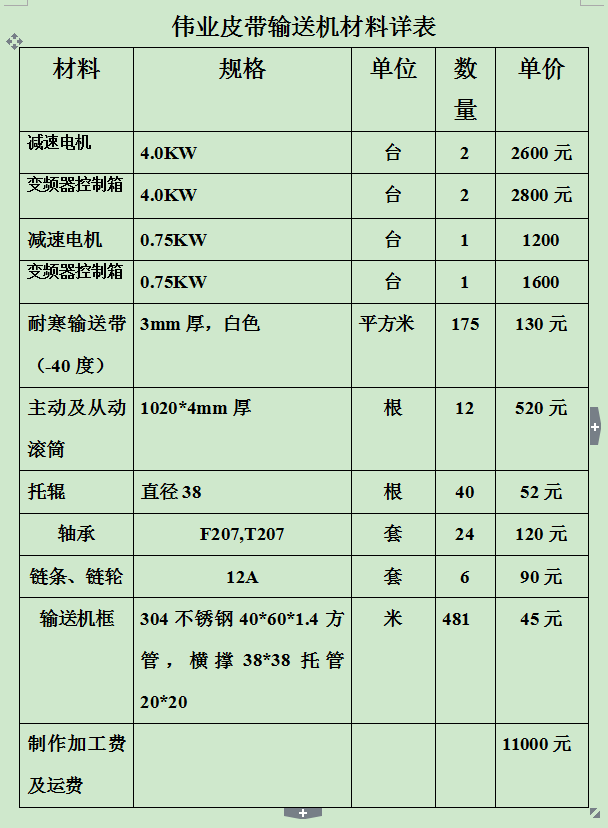

偉業皮帶輸送機材料表,使用說明,技術參數
信息來源: http://aayy8.cn 時間:2017-4-8 14:36:53
偉業皮帶輸送機材料表,使用說明,技術參數
使用說明: 1,本《帶式輸送機功率計算》按水利水電工程常用的槽形托輥形式的相關參數選定、設置。 2,本設置分為兩個部分:第一部分為參數部分,第二部分為操作部分。在操作部分的計算版塊中,除 編號、機型及附表部分外,版面作了清零設置,如輸入帶寬(以毫米表示),表中則有部分?jǐn)?shù)據顯示。文件 操作簡便。 3,操作步驟 (1),導料攔板功率系數N'值表(屬參數部分),在表頭確定并輸入犁式卸料器個數或?qū)Я喜劭傞L度; (2),輸入帶式輸送機的型號 (3),輸入帶式輸送機的帶寬、投影長度、起止高程及帶速(m/s); (4),根據帶式輸送機作業環境條件,選擇確定空載阻力系數K1 K-1:清潔干燥。槽形托輥?zhàn)枇ο禂?shù)ω=0.02 K-2:少量塵埃,正常濕度。槽形托輥?zhàn)枇ο禂?shù)ω=0.03 K-3:多塵,濕度大。槽形托輥?zhàn)枇ο禂?shù)ω=0.04 在確定一種工作環境條件后,只需更改后面的“紅色”數字即可; (5),物料水平運行阻力系數K2同空載阻力系數K1,已作連接設置; (6),選擇確定卸載小車功率系數K4 ①無卸料小車 A:無卸料小車 ②有卸料小車 B:光面滾筒 C:膠面滾筒 在選定其中一種形式后,只需輸入一個字母即可; (7),選擇確定導料攔板功率系數Nˊ L:犁式卸料器 C:導料槽 在選定其中一種形式后,只需輸入一個字母即可; (8),選擇確定運行功率N中的滾筒總轉動效率η 光面滾筒,取0.88 膠面滾筒,取0.9 在選定其中一種形式后,只需輸入數字即可; (9),配帶功率N中的保證系數f 功率保證系數f-是指輸送機在負荷狀態下停止運行后,能正常啟動的因素系數。該系數是在確定 最終功率時必須考慮的重要因素,系數大小可據實計算或采用經驗值,它們之間的關系是:配帶功率大 于運行功率,即N配>N運。 完成以上工作后,整個計算過程亦結束,您所需要的數據就在“帶式輸送機型號及規格”和“配帶功 率N”列。 4,特別設置 前面所述,是對代普遍性的因素進行了考慮和設置,對于個別特殊且又可能發生的,其設置儲存 于操作部分表頭的上方,供選擇。主要有: 備用關系式(1):已知投影長度(Lh)和傾角,求提升高度(H)。 位置:G49和H49 備用關系式(2):已知投影長度(Lh)和提升高度(H),求傾角。 位置:G50和H50 以上兩種,可在不知高程的情況下使用,操作時只需將其中的一組復制粘貼到相應位置,然 后輸入確定的數據即可。 備用關系式(3):是對發生有卸料小車或無卸料小車時而設置。 位置:P50 備用關系式(4):是對發生有犁式卸料器或有導料槽時而設置。 位置:Q50 以上兩種,在分清普遍性(在主表中確定的為普遍性)與特殊性后,若發生其中的任意一種 時,只需更改一個字母并將與之對應的單元格(下)復制粘貼到相應位置即可。
5,注意事項 ①本文件中,帶式輸送機功率計算,是按簡易計算法設置的,基本關系式為: N配=N運*f N運=K*No/η No=(Lh×(K1×υ+K2×Q)+0.00273×Q×H)×K3×K4+∑Nˊ ②該文件中,除注明者外,無需作任何更改。 ③在操作過程中,應留意單元格內的“批注”。 ④操作部分的表格大小,可根據需要作整體(包括附表)延長或縮短。 ⑤帶式輸送機工作的最大傾角按20o設置,若超過此范圍則應修改設計。
