鏈板輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。

 1、頭部驅動裝置  由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。為了適應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽板的運行速度。主動鏈輪裝置采用二只齒數為6的鏈輪帶動兩條片式牽引鏈及槽板沿導軌運行。

 2、尾輪裝置  該機鏈板的改向部分，它由尾輪軸、兩只尾輪及軸承等組成。

 3、拉緊裝置  拉緊裝置采用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。

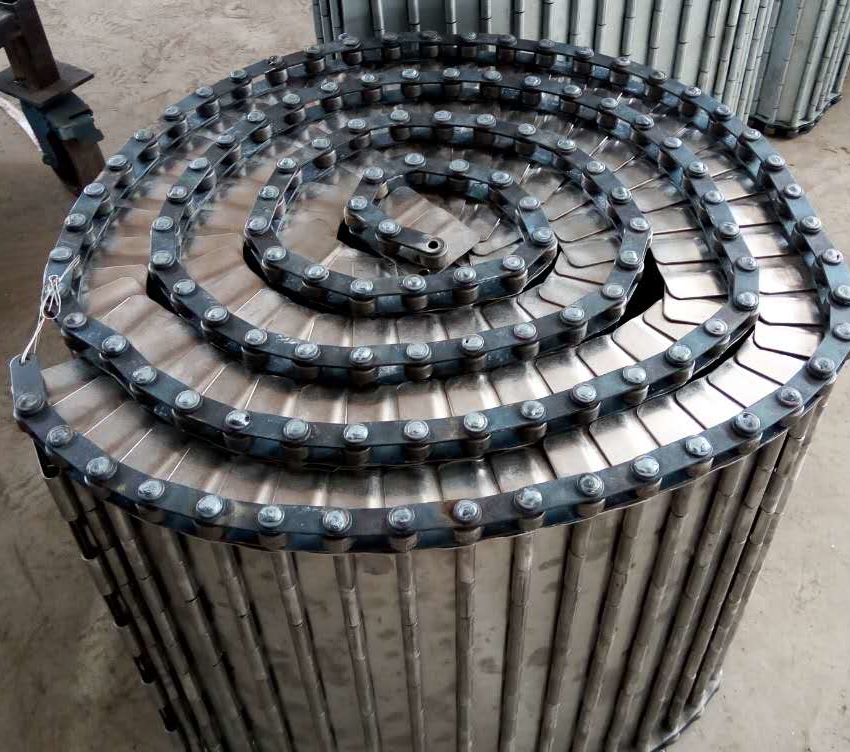

 4、鏈板部分  由牽引鏈和槽板組成。槽板為雙圓弧搭接式，采用低合金鋼板組焊而成，強度高、耐磨損、不漏料。鏈節選用專門廠家生產的推土機用履帶鏈條，其特點是節距誤差小，運動平穩、強度高、拉力大、無需潤滑。 牽引鏈采用耐沖擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。

5、機架  由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼板焊接而成。該機架中間有四條供滾輪運行的軌道，采用輕軌制成。
